Da engenharia ao campo: regulamentação, homologação e comissionamento
Nos dois artigos anteriores desta série, construímos um entendimento completo sobre o controle de exportação na geração distribuída. No primeiro, entendemos por que o Zero Grid se tornou necessário — o crescimento acelerado da geração distribuída, a inversão de fluxo e as limitações da infraestrutura das concessionárias. No segundo, conhecemos a tecnologia que viabiliza esse controle: o PPC-GD, seus algoritmos, sua arquitetura de comunicação e sua capacidade de gerenciar múltiplos inversores de marcas diferentes.
Agora chegamos à etapa que define se o projeto sai do papel ou não: a regulamentação, a homologação junto à distribuidora e o comissionamento em campo.
Um sistema de exportação zero pode ser tecnicamente perfeito, mas se não atender às exigências normativas da distribuidora, o projeto será reprovado no parecer de acesso. Por outro lado, conhecer o processo regulatório permite ao integrador solar antecipar requisitos, evitar retrabalho e entregar projetos aprovados com previsibilidade.
Este terceiro artigo é um guia prático. Ele foi escrito para integradores solares e engenheiros de projeto que precisam navegar o processo de conexão de usinas com controle de exportação — da solicitação de acesso ao comissionamento final.
O marco regulatório: REN 482, REN 687 e a consolidação na REN 1.000
Para entender as exigências atuais, é útil conhecer brevemente a evolução normativa da geração distribuída no Brasil.
REN 482/2012
A Resolução Normativa 482 da ANEEL, publicada em 2012, foi o marco que permitiu ao consumidor brasileiro gerar sua própria energia e conectá-la à rede da distribuidora. Ela criou o sistema de compensação de energia elétrica, no qual a energia excedente injetada na rede gera créditos que podem ser utilizados para abater o consumo em períodos posteriores.
Nesse primeiro momento, o foco estava em viabilizar a conexão. As regras para sistemas com restrição de exportação ainda não eram detalhadas.
REN 687/2015
A Resolução 687 atualizou e ampliou a 482, trazendo simplificações no processo de conexão e ampliando os limites de potência para micro e minigeração distribuída. Também introduziu modalidades como autoconsumo remoto e geração compartilhada.
REN 1.000/2021
A Resolução Normativa 1.000 consolidou todas as regras anteriores em um único normativo. Ela estabelece, entre outros pontos, as condições para conexão de centrais geradoras de geração distribuída, os procedimentos de acesso, os prazos e as responsabilidades de cada parte — consumidor, distribuidora e ANEEL.
Para sistemas com controle de exportação, a REN 1.000 é o normativo de referência. Ela define que o acessante pode solicitar conexão com a condição de exportação zero ou com limitação de exportação, desde que atenda aos requisitos técnicos estabelecidos pela distribuidora em sua norma técnica.
Na prática, isso significa que a REN 1.000 autoriza a exportação zero como modalidade de conexão, mas delega à distribuidora a definição dos requisitos técnicos específicos — incluindo as características do sistema de controle que executa a função SCRPI.
Normas técnicas das distribuidoras
Cada distribuidora de energia no Brasil publica sua própria norma técnica de conexão de geração distribuída. Essas normas definem, entre outros requisitos:
- os documentos que o acessante deve apresentar na solicitação de acesso;
- as características técnicas exigidas do sistema de controle de exportação;
- os parâmetros de proteção e medição;
- os procedimentos de comissionamento e testes;
- as condições para aprovação e liberação da operação.
Embora exista uma base regulatória comum (REN 1.000 e PRODIST), cada distribuidora adapta os requisitos à realidade de sua rede. Isso significa que o mesmo projeto pode ter exigências diferentes dependendo da concessionária onde será conectado.
Exemplo: GED-15303 da CPFL
Uma das normas técnicas mais detalhadas para sistemas com controle de exportação é a GED-15303 da CPFL Energia, que estabelece requisitos específicos para o controlador, incluindo:
- tempo de resposta do sistema de controle;
- tempo de atuação em falha de comunicação entre o medidor de energia e o controlador;
- classe de exatidão dos transformadores de corrente e de potencial;
- comportamento fail-safe obrigatório;
- exigências de registro e log de eventos;
- procedimentos de teste durante o comissionamento.
Outras distribuidoras — como Enel, Energisa, Celesc, Copel, Cemig, Neoenergia e EDP — possuem normas equivalentes, cada uma com suas particularidades.
O integrador solar que trabalha em múltiplas regiões precisa conhecer as diferenças entre essas normas para dimensionar corretamente o sistema de controle e preparar a documentação adequada.
Essa diversidade de requisitos entre distribuidoras é um desafio prático para os integradores. Reconhecendo essa necessidade de padronização, existe atualmente um grupo de trabalho na ABNT dedicado à elaboração de uma norma técnica específica para o SCRPI — Sistema de Controle de Redução de Potência Injetável. Embora a norma ainda esteja em fase de desenvolvimento, sua criação sinaliza a maturidade que o tema atingiu no mercado brasileiro. Quando publicada, essa norma tende a unificar os requisitos técnicos hoje dispersos entre as normas individuais de cada distribuidora, trazendo previsibilidade ao integrador e ao fabricante de controladores. Para o PPC-GD, isso significa que a plataforma que já atende às exigências de múltiplas concessionárias estará naturalmente alinhada a um padrão nacional.
Por que muitas distribuidoras preferem um controlador dedicado
Em projetos de maior porte — especialmente em minigeração acima de 75 kW e em média tensão — é cada vez mais comum que as distribuidoras exijam ou recomendem um controlador dedicado, externo ao inversor, para executar a função SCRPI. Nem todas as normas técnicas são explícitas nessa exigência, e em sistemas menores com um único inversor a função interna do inversor pode ser aceita. Porém, à medida que a complexidade da usina cresce, existem razões técnicas concretas pelas quais um PPC-GD dedicado se torna a arquitetura mais adequada — e frequentemente a única aceita pela distribuidora.
A medição precisa ocorrer no ponto de conexão
A função interna do inversor mede a potência no próprio inversor, não no ponto de conexão com a rede. Em uma usina com múltiplos inversores, nenhum deles enxerga individualmente o fluxo líquido no PCC. Apenas um controlador externo, conectado a um medidor de energia posicionado no ponto de conexão, tem visibilidade do que realmente está acontecendo na fronteira entre a instalação e a rede da distribuidora.
Independência do fabricante do inversor
A distribuidora precisa ter confiança de que o controle de exportação funciona independentemente de qual inversor está instalado. Se o controle depende de uma função proprietária de um fabricante específico, a distribuidora fica vulnerável a atualizações de firmware, descontinuação de modelos ou comportamentos não documentados. Um controlador dedicado, independente do fabricante do inversor, oferece previsibilidade à distribuidora.
Comportamento fail-safe verificável
O que acontece quando a comunicação falha? Quando o medidor para de responder? Quando o controlador perde conexão com um inversor? A distribuidora precisa que essas respostas estejam claramente definidas, documentadas e testáveis. Um PPC-GD dedicado implementa lógica fail-safe centralizada: se qualquer componente crítico falha, a geração é cessada. Esse comportamento é verificável durante o comissionamento.
Registro de eventos e rastreabilidade
Em caso de incidente na rede, a distribuidora precisa rastrear o que aconteceu. Um controlador dedicado mantém registro de eventos — alarmes, comandos enviados, estados de operação, falhas detectadas. Essa rastreabilidade é essencial para análise pós-evento e para comprovar que a usina operou dentro dos parâmetros aprovados.
Coordenação entre múltiplos inversores
Em uma usina com 10, 20 ou 30 inversores, a distribuição de potência entre eles precisa ser coordenada. A função interna de cada inversor não sabe o que os outros estão fazendo. Um PPC-GD centralizado coordena todos os inversores como um sistema, garantindo que o comportamento agregado da usina atenda ao requisito de não exportação.
Na prática, em usinas com múltiplos inversores, o controlador dedicado é a arquitetura que oferece à distribuidora o maior nível de garantia técnica. Mesmo em casos onde a norma não é explícita, apresentar o projeto com um PPC-GD dedicado tende a acelerar a aprovação e reduzir pareceres com pendências — porque demonstra que o integrador antecipou as preocupações técnicas da concessionária.

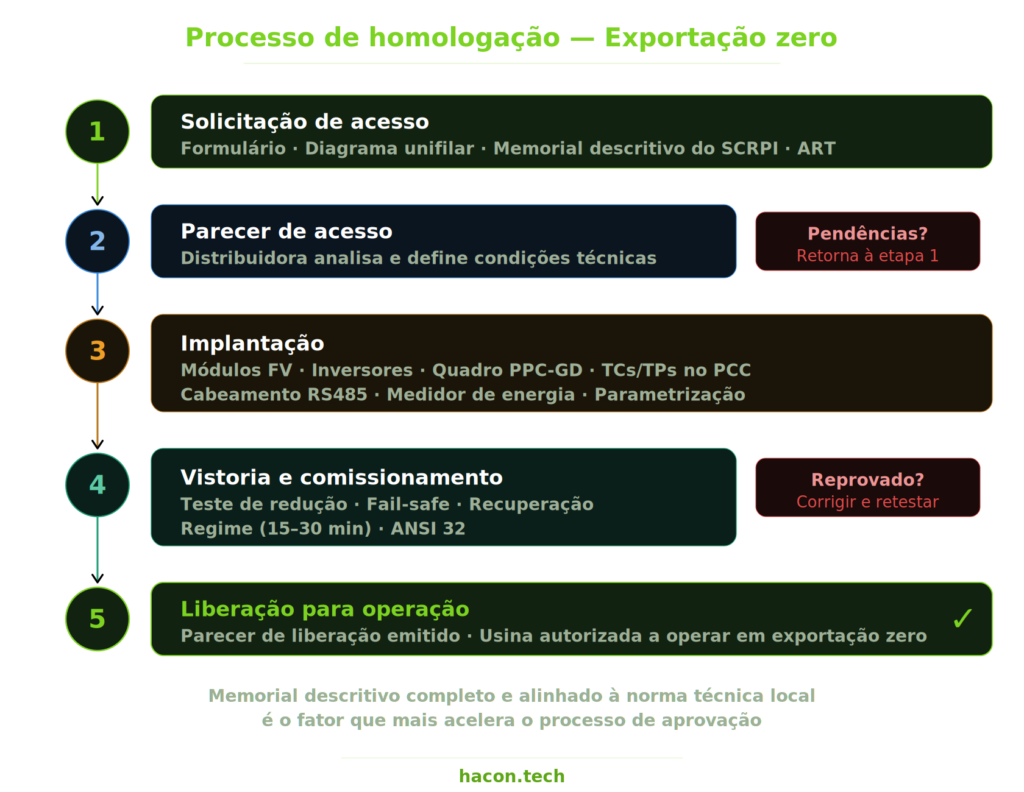

O processo de homologação: do parecer de acesso à liberação
O caminho entre o projeto e a operação de uma usina com controle de exportação segue um fluxo definido pela distribuidora. Embora existam variações entre concessionárias, a estrutura geral é semelhante.
Etapa 1: Solicitação de acesso
O acessante (consumidor ou integrador) submete à distribuidora o pedido de conexão da usina. Nessa etapa, é necessário informar que o sistema operará em modo de exportação zero (ou com limitação de exportação) e apresentar a documentação técnica inicial.
Essa documentação tipicamente inclui:
- formulário de solicitação de acesso preenchido;
- diagrama unifilar da instalação;
- memorial descritivo do PPC-GD, detalhando a função SCRPI;
- especificação dos inversores;
- especificação do medidor de energia e dos transformadores de corrente/potencial;
- ART (Anotação de Responsabilidade Técnica) do engenheiro responsável.
Etapa 2: Parecer de acesso
A distribuidora analisa a documentação e emite o parecer de acesso. Esse documento informa se a conexão é viável e quais condições técnicas devem ser atendidas.
O parecer de acesso é o momento crítico do processo. Se a documentação do sistema de controle não estiver completa ou não atender aos requisitos da norma técnica, o parecer será devolvido com pendências — o que gera atraso e retrabalho.
Um memorial descritivo bem elaborado, que demonstre claramente como o PPC-GD opera a função SCRPI, quais proteções estão implementadas e como o sistema se comporta em condições de falha, reduz significativamente a chance de reprovas nessa etapa.
Etapa 3: Implantação
Com o parecer de acesso aprovado, o acessante executa a instalação da usina, incluindo:
- montagem dos módulos fotovoltaicos e inversores;
- instalação do quadro do PPC-GD (controlador, conversor RS485, proteções);
- instalação dos transformadores de corrente e/ou potencial no ponto de conexão;
- cabeamento de comunicação RS485 entre o controlador e os inversores;
- conexão do medidor de energia ao controlador;
- configuração e parametrização do sistema de controle.
Etapa 4: Vistoria e comissionamento
Após a implantação, a distribuidora realiza a vistoria na instalação e os testes de comissionamento do PPC-GD operando a função SCRPI.
Os testes de comissionamento são projetados para comprovar que o sistema de controle de exportação funciona conforme declarado no memorial descritivo. Eles serão detalhados na seção seguinte.
Etapa 5: Liberação para operação
Se a vistoria e os testes forem aprovados, a distribuidora emite o parecer de liberação e a usina é autorizada a operar.
A partir desse momento, o sistema deve manter a operação em conformidade com as condições aprovadas — ou seja, sem exportar energia para a rede (no caso de exportação zero) ou dentro do limite de exportação definido.
O memorial descritivo do PPC-GD
O memorial descritivo é o documento técnico mais importante do processo de homologação. É nele que o engenheiro responsável demonstra à distribuidora como o PPC-GD executa a função SCRPI, quais equipamentos são utilizados e como o sistema se comporta em todas as condições operacionais.
Um memorial descritivo completo tipicamente contém:
Descrição geral do sistema Visão geral da usina, potência instalada, número e modelo dos inversores, tipo de conexão (BT ou MT), ponto de conexão e arranjo elétrico.
Arquitetura do PPC-GD Descrição da arquitetura de controle: medidor de energia no PCC, controlador PPC-GD executando a função SCRPI, barramento de comunicação RS485, protocolo Modbus RTU. Deve incluir diagrama de blocos mostrando as três camadas (medição, processamento, atuação).
Estratégia de controle Descrição do algoritmo de controle utilizado (controle PI, distribuição de potência entre inversores, lógica de prioridade). Deve explicar como o controlador decide quanto cada inversor deve produzir e como responde a variações de carga.
Parâmetros de controle Valores dos parâmetros configurados: setpoint de potência, margens de segurança, tempo de resposta, ganhos do controlador.
Comportamento fail-safe Descrição do que acontece em caso de falha: perda de comunicação entre o medidor e o controlador, perda de comunicação entre o controlador e um inversor, falha no medidor de energia, falha no próprio controlador. Em todos esses cenários, o comportamento esperado é a cessação imediata da geração.
Proteção direcional Descrição da função ANSI 32 (proteção direcional de potência), se implementada, incluindo seus parâmetros de atuação.
Medição Especificação dos transformadores de corrente e de potencial utilizados, incluindo classe de exatidão, relação de transformação e norma de fabricação.
Registro de eventos Descrição da capacidade de registro de eventos do controlador: log de operação, registro de alarmes, armazenamento de dados históricos.
Diagramas Diagrama unifilar da instalação, diagrama de blocos do PPC-GD, diagrama de comunicação.
A qualidade do memorial descritivo tem impacto direto na velocidade de aprovação do projeto. Memoriais incompletos ou genéricos resultam em pareceres com pendências; memoriais detalhados e específicos para a norma da distribuidora local aceleram o processo significativamente.
Testes de comissionamento
O comissionamento é a etapa final antes da liberação da usina para operação. Nele, a distribuidora (ou uma equipe técnica autorizada) verifica em campo se o PPC-GD executa a função SCRPI conforme o declarado no memorial descritivo.
Os testes de comissionamento variam entre distribuidoras, mas os mais comuns são:
Teste de redução de geração por queda de consumo
O teste mais fundamental. Consiste em reduzir o consumo da instalação (desligando cargas) e verificar se o controlador reduz automaticamente a potência dos inversores para impedir a exportação.
O que a distribuidora observa:
- A potência dos inversores diminui quando o consumo cai;
- A potência no ponto de conexão permanece em zero (ou dentro da margem permitida);
- O tempo de resposta é compatível com o declarado no memorial descritivo.
Teste de fail-safe por perda de comunicação
A comunicação entre o medidor de energia e o controlador é interrompida intencionalmente (desconectando o cabo RS485, por exemplo). O teste verifica se o controlador cessa a geração dentro do tempo declarado.
O que a distribuidora observa:
- Os inversores param de gerar após a interrupção;
- O tempo entre a interrupção e a cessação da geração é compatível com o declarado;
- Não há exportação durante o período de transição.
Teste de recuperação
Após o teste de fail-safe, a comunicação é restabelecida. O teste verifica se o controlador retoma a operação normal de forma controlada, sem causar exportação transitória.
Teste de exportação zero em regime
Com a usina operando normalmente, verifica-se ao longo de um período (tipicamente 15 a 30 minutos) se o sistema mantém a exportação em zero sob condições reais de operação, com variações naturais de consumo e irradiação.
Teste de proteção direcional (ANSI 32)
Se a norma da distribuidora exige proteção direcional, verifica-se se a função ANSI 32 está ativa e atua corretamente quando detecta fluxo reverso de potência.
Documentação dos testes
Todos os testes devem ser documentados com registro de data, hora, condições de operação, valores medidos e resultado (aprovado/reprovado). Essa documentação faz parte do dossiê de comissionamento entregue à distribuidora.
Distribuidoras e suas particularidades
Embora o processo geral seja similar, cada distribuidora possui particularidades que o integrador precisa conhecer antes de iniciar o projeto. Algumas das diferenças mais relevantes:
Exigência de controlador dedicado versus função interna do inversor: Algumas distribuidoras aceitam que o controle de exportação seja realizado pela função interna do inversor (em sistemas pequenos, com um único inversor). Outras exigem um PPC-GD dedicado, especialmente em sistemas de minigeração acima de 75 kW ou em média tensão.
Classe de exatidão dos TCs: A classe de exatidão exigida para os transformadores de corrente varia entre distribuidoras. Algumas exigem classe 0,6; outras aceitam classe 1,0.
Tempo de resposta do sistema de controle: O tempo máximo aceitável entre a detecção de exportação e a atuação nos inversores varia. Algumas normas especificam valores em segundos; outras definem apenas que o tempo deve ser “adequado”.
Tempo de atuação em falha de comunicação: O tempo máximo entre a perda de comunicação e a cessação da geração é definido na norma de cada distribuidora. Pode variar de poucos segundos a até um minuto.
Exigência de SCADA: Algumas distribuidoras exigem que o PPC-GD disponibilize dados em tempo real para um sistema supervisório. Outras não possuem essa exigência.
Formato do memorial descritivo: Algumas distribuidoras fornecem modelos ou roteiros para o memorial descritivo. Outras aceitam formato livre, desde que todos os requisitos da norma técnica sejam contemplados.
Autoprodução no Mercado Livre de Energia (ACL)
Além da geração distribuída convencional (sob a REN 1.000), o controle de exportação zero tem uma aplicação cada vez mais relevante: a autoprodução de energia no Ambiente de Contratação Livre (ACL).
Hoje existe um movimento acelerado de consumidores Grupo A migrando para o Mercado Livre. Muitos deles querem instalar geração fotovoltaica junto à carga para reduzir o volume de energia comprada da comercializadora. Quando essa usina opera sem injeção na rede, o arranjo é classificado como APE (Autoprodutor de Energia).
Nesse contexto, o PPC-GD deixa de ser apenas um sistema de controle de exportação. Ele passa a funcionar como um sistema de gestão energética simplificado — um EMS (Energy Management System) para a geração distribuída.
O PPC-GD como gestão energética
Em uma instalação do Mercado Livre com geração solar, o cenário operacional é mais complexo do que na geração distribuída convencional:
- A energia é comprada de uma comercializadora, com contrato de fornecimento e demanda contratada;
- A usina solar complementa o consumo, reduzindo o volume comprado;
- O consumo varia ao longo do dia conforme o processo produtivo;
- A geração solar varia conforme a irradiação;
- A demanda contratada impõe um limite que não pode ser violado;
- Não pode haver injeção na rede da distribuidora.
O PPC-GD coordena todas essas variáveis em tempo real. Ele garante que a geração solar nunca exceda o consumo instantâneo, que a demanda contratada não seja violada e que a usina opere de forma transparente para a rede da distribuidora.
Na prática, o PPC-GD está gerenciando o balanço energético da instalação — exatamente o que um EMS faz em escala industrial.
Benefícios regulatórios
O controle de exportação zero é particularmente valioso no ACL porque:
Dispensa a Alocação de Geração Própria na CCEE: Se a usina não injeta energia na rede, não é necessário registrar a geração na Câmara de Comercialização de Energia Elétrica (CCEE) para fins de alocação. Isso simplifica significativamente a burocracia regulatória.
Simplifica a relação com a distribuidora: A distribuidora não precisa gerenciar créditos de energia ou medir geração exportada. A usina é transparente para a rede — a distribuidora enxerga apenas o consumo líquido da instalação.
Permite ampliar a geração dentro dos limites existentes: O consumidor pode instalar potência fotovoltaica até o limite da demanda contratada, maximizando o autoconsumo sem sobrecarregar o ponto de conexão ou violar os limites da rede.
Funciona em conjunto com a energia comprada: A usina solar atende parte do consumo; a comercializadora fornece o restante. O controlador garante que a geração nunca exceda o consumo instantâneo, mantendo a operação dentro dos limites contratados.
À medida que a migração para o Mercado Livre se consolida no Brasil, o PPC-GD com capacidade de gestão energética deixa de ser um diferencial e passa a ser uma necessidade operacional para qualquer consumidor livre que instale geração junto à carga.
Como escolher um PPC-GD
Nem todos os controladores de exportação disponíveis no mercado oferecem as mesmas capacidades. Antes de especificar o PPC-GD para um projeto, o integrador ou engenheiro responsável deve avaliar os seguintes critérios:
Quantidade de inversores suportados
Quantos inversores o controlador consegue gerenciar simultaneamente? Sistemas pequenos podem ter um ou dois inversores; usinas de minigeração podem ter 10, 20 ou mais. O controlador precisa suportar a quantidade de inversores do projeto atual — e preferencialmente permitir expansão futura.
Compatibilidade de marcas
O controlador suporta apenas uma marca de inversor ou é independente de fabricante? Em usinas reais, é comum encontrar inversores de marcas e modelos diferentes. Um controlador que exige uma única marca limita as opções do projeto e pode gerar problemas em ampliações futuras.
Suporte a baixa e média tensão
O controlador opera tanto em baixa tensão (com TCs no ponto de conexão) quanto em média tensão (com TPs e TCs na cabine de medição)? Sistemas que só operam em BT não atendem a projetos de minigeração acima de 75 kW conectados em média tensão.
Protocolo de comunicação
O controlador utiliza protocolo aberto e padronizado (Modbus RTU via RS485)? Protocolos proprietários criam dependência do fabricante e dificultam a integração com medidores e inversores de terceiros.
Tempos de resposta configuráveis
Os tempos de resposta e de atuação em falha de comunicação podem ser configurados conforme a norma técnica de cada distribuidora? Cada concessionária define seus próprios requisitos; o controlador precisa ser flexível o suficiente para atender todos.
Comportamento fail-safe
O controlador implementa lógica fail-safe robusta? Perda de comunicação com o medidor, perda de comunicação com um inversor, falha do próprio controlador — em todos esses cenários a geração deve ser cessada automaticamente.
Proteção direcional (ANSI 32)
O controlador oferece a função ANSI 32 de proteção direcional de potência? Essa função detecta e bloqueia o fluxo reverso de potência em direção à rede, oferecendo uma camada adicional de segurança além do controle de exportação.
Registro de eventos e logs
O controlador mantém registro de eventos para rastreabilidade? Logs de operação, alarmes e comandos enviados são essenciais para comprovar a conformidade da operação e para análise em caso de incidentes.
Integração com SCADA
O controlador disponibiliza dados via Modbus TCP para integração com sistemas de supervisão? Em usinas de médio e grande porte, a integração com SCADA é uma exigência operacional — e em algumas distribuidoras, é um requisito normativo.
Expansibilidade
O controlador permite adicionar inversores, mudar parâmetros ou atualizar configurações sem trocar o hardware? Projetos evoluem; o controlador deve acompanhar essa evolução.
Avaliar esses critérios antes da especificação evita surpresas durante a homologação e garante que o sistema de controle atenda não apenas ao projeto atual, mas também às exigências futuras.
Checklist prático para integradores solares
Este checklist reúne as etapas e verificações que um integrador solar deve percorrer ao projetar e entregar um sistema com controle de exportação zero.
Fase de projeto
1. Identificar a norma técnica da distribuidora local. Antes de dimensionar qualquer equipamento, obter a norma técnica de conexão vigente da distribuidora onde a usina será conectada. Verificar se há requisitos específicos para o sistema de controle de exportação.
2. Definir o tipo de conexão: BT ou MT. Sistemas em baixa tensão e em média tensão possuem requisitos diferentes de medição (TCs versus TPs+TCs) e, frequentemente, exigências normativas distintas.
3. Levantar os inversores da instalação. Identificar marca, modelo, potência e protocolo de comunicação de cada inversor. Verificar se todos possuem interface Modbus RTU via RS485.
4. Dimensionar o medidor de energia e os TCs/TPs. Especificar o medidor de energia e os transformadores de corrente (e de potencial, se MT) conforme a classe de exatidão exigida pela norma da distribuidora.
5. Especificar o PPC-GD. Definir o controlador que será utilizado, confirmando compatibilidade com os inversores instalados, suporte a BT e/ou MT, e atendimento aos parâmetros da norma técnica local. Utilizar os critérios da seção “Como escolher um PPC-GD” deste artigo.
6. Elaborar o memorial descritivo do PPC-GD. Redigir o memorial descritivo contendo todos os itens exigidos pela distribuidora: arquitetura, estratégia de controle, função SCRPI, comportamento fail-safe, medição, proteção direcional, diagramas.
7. Preparar a documentação de solicitação de acesso. Reunir formulários, diagrama unifilar, memorial descritivo, especificações de equipamentos e ART do engenheiro responsável.
Fase de instalação
8. Instalar os transformadores de corrente (e de potencial) no ponto de conexão. Garantir que a medição está posicionada exatamente no PCC — entre a instalação do consumidor e a rede da distribuidora.
9. Instalar o quadro do PPC-GD. Montar o quadro contendo o controlador, conversor RS485, proteções e alimentação. Posicionar em local acessível para manutenção.
10. Cabear a comunicação RS485. Conectar o barramento RS485 entre o controlador e todos os inversores. Utilizar cabo blindado e topologia em linha (daisy-chain), respeitando os limites de distância do RS485.
11. Conectar o medidor de energia ao controlador. Estabelecer a comunicação RS485/Modbus RTU entre o medidor de energia e o PPC-GD.
12. Configurar e parametrizar o controlador. Definir os endereços Modbus de cada inversor, configurar os parâmetros de controle (setpoint, margens, tempos de resposta), ativar a proteção direcional se aplicável e configurar o comportamento fail-safe.
Fase de comissionamento
13. Testar a comunicação com todos os inversores. Verificar se o controlador consegue ler e escrever em todos os inversores conectados ao barramento RS485.
14. Testar a medição no PCC. Comparar os valores lidos pelo medidor de energia com medições de referência. Verificar se o sentido do fluxo (consumo versus exportação) está corretamente identificado.
15. Realizar o teste de redução de geração. Desligar cargas da instalação e verificar se o controlador reduz a potência dos inversores, mantendo a exportação em zero.
16. Realizar o teste de fail-safe. Interromper a comunicação entre o medidor e o controlador. Verificar se a geração é cessada dentro do tempo definido.
17. Realizar o teste de recuperação. Restabelecer a comunicação e verificar se o controlador retoma a operação sem causar exportação transitória.
18. Documentar todos os testes. Registrar data, hora, condições, valores medidos e resultados. Preparar o dossiê de comissionamento para a distribuidora.
19. Agendar a vistoria com a distribuidora. Solicitar a vistoria oficial e acompanhar a equipe da distribuidora durante os testes.
20. Obter a liberação para operação. Após a aprovação da vistoria, confirmar a emissão do parecer de liberação e o início da operação comercial da usina.
Perguntas frequentes (FAQ)
Toda usina solar precisa de um PPC-GD com função SCRPI?
Não. O controle de exportação é exigido quando o projeto opera em modo de exportação zero ou com limitação de exportação. Sistemas convencionais de geração distribuída com compensação de energia (On-Grid com injeção) não necessitam de controle de exportação, desde que a distribuidora tenha capacidade para absorver a energia exportada.
O controle de exportação pode ser feito pelo próprio inversor?
Em sistemas pequenos com um único inversor, algumas distribuidoras aceitam que o controle seja realizado pela função interna do inversor. Porém, em sistemas com múltiplos inversores ou em média tensão, a maioria das distribuidoras exige um controlador dedicado externo (PPC-GD), porque a medição precisa ser feita no ponto de conexão, não no inversor, e o controle precisa ser coordenado entre todos os equipamentos.
Qual a diferença entre SCRPI e PPC-GD?
O SCRPI (Sistema de Controle de Redução de Potência do Inversor) é uma função — a função de controle de exportação. O PPC-GD (Power Plant Controller para Geração Distribuída) é a plataforma que executa essa função. Na prática, o SCRPI é um modo de operação do PPC-GD. A plataforma PPC-GD também pode executar controle de potência reativa, proteção direcional ANSI 32, integração SCADA e gestão energética.
O sistema funciona com inversores de marcas diferentes?
Depende do controlador. Controladores vinculados a um fabricante de inversor geralmente só funcionam com aquela marca. O PPC-GD da HACON é independente de marca e gerencia até 30 inversores de qualquer fabricante, inclusive com marcas e modelos diferentes no mesmo sistema.
O que acontece se o controlador falhar?
O comportamento definido pelas normas técnicas é o fail-safe: em caso de falha do controlador, perda de comunicação com o medidor ou qualquer condição que impeça o controle correto da exportação, a geração deve ser cessada imediatamente. Os inversores devem parar de produzir até que a condição normal de operação seja restabelecida.
O ZERO Grid desperdiça energia?
Nos momentos em que a geração solar excede o consumo instantâneo da instalação, o controlador reduz a potência dos inversores. A energia correspondente a essa redução não é produzida — os módulos fotovoltaicos continuam recebendo irradiação, mas os inversores limitam a conversão. Sistemas com armazenamento por baterias (BESS) podem capturar esse excedente para uso posterior.
O processo de homologação é demorado?
O prazo depende da distribuidora e da qualidade da documentação apresentada. A REN 1.000 define prazos máximos para cada etapa, mas na prática o maior causador de atraso é a devolução de documentação com pendências. Um memorial descritivo do PPC-GD completo e alinhado à norma técnica da distribuidora local é o fator que mais acelera o processo.
O controlador precisa de manutenção?
O PPC-GD é um equipamento eletrônico de operação contínua sem partes móveis. Não exige manutenção preventiva frequente. É recomendável realizar verificações periódicas da comunicação com os inversores, da medição no PCC e do registro de eventos, especialmente durante as visitas de O&M da usina.
Posso usar o mesmo controlador se trocar os inversores?
Sim, desde que o controlador seja independente de marca. O PPC-GD da HACON suporta qualquer inversor com interface Modbus RTU. Se os inversores forem substituídos, basta reconfigurar os endereços e parâmetros Modbus no controlador — não é necessário trocar o PPC-GD.
O PPC-GD funciona em baixa e média tensão?
Depende do controlador. Alguns são projetados apenas para baixa tensão. O PPC-GD da HACON opera em ambas as configurações: em BT, com TCs diretamente no ponto de conexão; em MT, com TPs e TCs na cabine de medição.
É possível usar o PPC-GD para limitar a exportação em vez de zerar?
Sim. O PPC-GD pode operar em modo de exportação zero (setpoint = 0 kW) ou em modo de limitação de exportação (setpoint > 0 kW). No segundo caso, a usina exporta até o valor configurado, mas nunca além dele. Isso é útil em projetos onde a distribuidora autoriza exportação parcial.
O PPC-GD serve para usinas On-Grid com compensação?
O PPC-GD é projetado para usinas que precisam de controle de exportação. Se a usina opera em modelo de compensação de energia com injeção total na rede, o PPC-GD não é necessário. Porém, se o integrador quiser oferecer ao cliente a opção de limitar a exportação (por exemplo, para reduzir a TUSD-G ou para preparar uma futura migração ao mercado livre), o PPC-GD pode ser instalado desde o início.
O PPC-GD controla potência reativa?
Sim. Os inversores fotovoltaicos modernos são capazes de injetar ou absorver potência reativa. O PPC-GD pode comandar os inversores para controlar o fator de potência da instalação no ponto de conexão, atendendo às exigências normativas da distribuidora.
É possível integrar baterias (BESS) ao PPC-GD?
A integração de sistemas de armazenamento de energia ao PPC-GD representa a evolução natural do controle de usinas. Em vez de simplesmente limitar a geração quando há excedente, o controlador pode direcionar a energia para as baterias, armazenando-a para uso posterior. Isso maximiza o aproveitamento da energia solar e melhora o retorno financeiro do investimento.
O que acontece se a irradiação solar variar rapidamente (passagem de nuvens)?
O PPC-GD opera em ciclos contínuos de controle, diversas vezes por minuto. Quando uma nuvem reduz a irradiação, a geração dos inversores cai naturalmente e o controlador permite que operem na potência disponível. Quando a irradiação retorna, o controlador ajusta os limites para acompanhar o consumo. Esse processo é automático e transparente.
O memorial descritivo é o mesmo para todas as distribuidoras?
Não. Cada distribuidora possui requisitos específicos que devem ser contemplados no memorial. Um memorial aprovado na CPFL pode precisar de ajustes para atender à Enel ou à Energisa. O engenheiro responsável deve adaptar o documento à norma técnica da distribuidora onde o projeto será conectado.
Quantas usinas no Brasil já operam com PPC-GD?
O número cresce a cada ano. Com a saturação de alimentadores em diversas regiões e a expansão do Mercado Livre de Energia para consumidores de menor porte, a demanda por controladores de exportação dedicados está em franca expansão. A tendência é que o PPC-GD se torne um componente padrão em usinas de geração distribuída de médio e grande porte.
O PPC-GD é o mesmo que um CLP (controlador lógico programável)?
Não. Embora ambos sejam controladores industriais, o PPC-GD é uma plataforma especializada no controle de usinas de geração distribuída. Ele já nasce com as funções necessárias para esse contexto: medição de potência no PCC, comunicação Modbus com inversores, algoritmos de controle de exportação, proteção direcional e comportamento fail-safe. Um CLP genérico pode ser programado para executar funções similares, mas exige desenvolvimento de software específico, o que aumenta o custo, o prazo e a complexidade do projeto.
Conclusão da série
Ao longo destes três artigos, percorremos o caminho completo do controle de exportação na geração distribuída.
No primeiro, entendemos o problema: a infraestrutura elétrica brasileira, projetada para um fluxo unidirecional de energia, precisa se adaptar a milhares de pequenas usinas que agora produzem eletricidade. O Zero Grid surgiu como resposta técnica para permitir que novos projetos sejam conectados mesmo onde a rede não suporta injeção de energia.
No segundo, conhecemos a tecnologia: o PPC-GD — um controlador de usina que vai além do simples controle de exportação. Vimos como ele mede o fluxo no ponto de conexão, executa algoritmos de controle em tempo real, se comunica com inversores de qualquer marca via Modbus RTU e se integra a sistemas de supervisão SCADA. A função SCRPI — o controle de exportação zero — é apenas um dos modos de operação dessa plataforma.
Neste terceiro artigo, traduzimos tudo isso para a prática: o marco regulatório que ampara a exportação zero, as razões técnicas pelas quais as distribuidoras exigem um controlador dedicado, o processo de homologação, os testes de comissionamento, os critérios para escolher o PPC-GD certo e um checklist completo para integradores que precisam entregar projetos aprovados.
O controle inteligente da geração distribuída não é uma tendência futura. É uma necessidade presente.
Assim como o CLP se tornou o cérebro da automação industrial — padronizando o controle de processos que antes dependiam de soluções fragmentadas e proprietárias —, o PPC-GD tende a se tornar o cérebro das usinas de geração distribuída. A plataforma que coordena inversores, medição, proteção e supervisão em um único sistema, independente de fabricante, capaz de evoluir com as exigências do mercado.
O Zero Grid foi o começo dessa jornada. A exportação zero é apenas a primeira função. O controle inteligente da geração distribuída — com gestão energética, armazenamento, despacho de potência e integração com o Mercado Livre — é o destino.
Glossário complementar
| Termo | Definição |
| REN 1.000 | Resolução Normativa 1.000 da ANEEL — consolida as regras de geração distribuída no Brasil |
| PRODIST | Procedimentos de Distribuição de Energia Elétrica — conjunto de normas que regulam a operação das redes de distribuição |
| Parecer de acesso | Documento emitido pela distribuidora que informa as condições técnicas para conexão da usina |
| Memorial descritivo | Documento técnico que descreve a arquitetura, o funcionamento e os parâmetros do PPC-GD executando a função SCRPI |
| Comissionamento | Conjunto de testes realizados em campo para comprovar o funcionamento do sistema antes da liberação para operação |
| Fail-safe | Comportamento de segurança que cessa a geração em caso de falha de comunicação ou de equipamento |
| EMS | Energy Management System — sistema de gestão energética |
| ART | Anotação de Responsabilidade Técnica — documento emitido pelo CREA que vincula o engenheiro responsável ao projeto |
| TCs | Transformadores de corrente — utilizados para medição de corrente no ponto de conexão |
| TPs | Transformadores de potencial — utilizados para medição de tensão em média tensão |
| Grupo A | Classificação tarifária de consumidores atendidos em média ou alta tensão |
| APE | Autoprodutor de Energia — modalidade de geração para autoconsumo |
| CLP | Controlador Lógico Programável — controlador industrial genérico |
| GED-15303 | Norma técnica da CPFL Energia para conexão de geração distribuída com controle de exportação |
Este é o terceiro e último artigo da série sobre controle de exportação e controle inteligente da geração distribuída. Leia também: Parte 1 — O problema · Parte 2 — A tecnologia.
HACON — Hoeschl Automação e Tecnologia Controladores de exportação zero multimarca para usinas solares de geração distribuída, em baixa e média tensão. Solicitar proposta · hacon.tech · WhatsApp · @haconzerogrid
